玻璃钢电缆桥架安装技术
安装玻璃钢电缆桥架的技术要求:
玻璃钢电缆桥架可随工艺管道架空建设;楼板、梁下吊装;室内外墙壁、柱壁、地道、电缆沟壁上的侧装,还可在露天立柱或支墩上安装。年夜型多层电缆桥架吊装时,应尽量采用工字钢立柱两侧对称敷设。
一、玻璃钢电缆桥架应用特点:

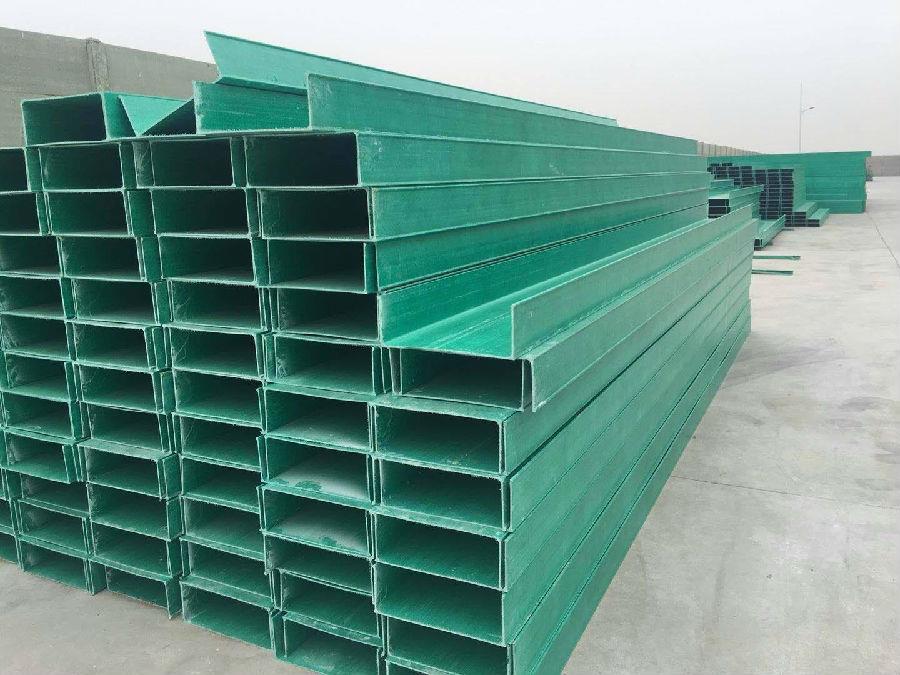

玻璃钢电缆桥架是由拉挤玻璃钢型材进行组装设计而成,适用于中国电力系统电缆、控制以及电缆、照明电缆及配件等。玻璃钢作为电缆桥架与铁制桥架相比,玻璃钢桥架具有重要应用广、强度高、重量轻、结构进行合理、造价低、寿命长、防腐性强、施工技术简单,配线灵活、安装一个标准、外形设计美观的特点。
二、玻璃钢电缆桥架安装技术:
室内和室外的壁,柱,隧道的墙壁,电缆信道装置的侧壁,也可安装在直立的或开放支撑件。年夜型多层电缆桥架吊装时,应尽量采用工字钢立柱两侧对称敷设。BHQ系列玻璃钢电缆桥架可水平、垂直敷设,可转角、T字型、十字形分支;可调宽、调高、变径,很是便利。
三、玻璃钢电缆桥架选用技术要点:
1、电缆桥架、 线槽及其支吊架使用在有腐蚀性环境中,应采用耐腐蚀的刚性材料制造. 或采取防腐蚀处理,防腐蚀处理方式应满足工程环境和耐久性的要求。
2、桥架在有防火要求的区段内,可在电缆梯架,托盘内添加具有耐火或难燃性能的板,网等材料构成封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施。
3、槽式电缆桥架宽度和高度的选择应符合填充率的要求,电缆的梯架和托盘内的填充率在一般情况下,电力电缆可取40%~50%,控制电缆可取50%~70%,且宜预留10%~25%工程发展裕量。
4、在选择钢制电缆桥架的弯通或引上、引下装置时,不应小于电缆桥架内电缆最小允许弯曲半径。
以上就是关于安装玻璃钢电缆桥架的全部内容啦,关注本站,后续还会有文章分享。
